Hướng dẫn sử dụng AC Servo INVT DA200

Hệ thống AC Servo DA200 của INVT được thiết kế và trang bị nhiều tính năng đặc biệt phù hợp với nhiều ứng dụng công nghiệp hiện đại, giúp gia tăng năng suất và mang về lợi nhuận lớn cho các doanh nghiệp. Trong bài viết này, SNT sẽ hướng dẫn quý vị và các bạn cách sử dụng AC Servo INVT DA200 nhé!

Hệ thống AC Servo DA200 của INVT được thiết kế và trang bị nhiều tính năng đặc biệt phù hợp với nhiều ứng dụng công nghiệp hiện đại, giúp gia tăng năng suất và mang về lợi nhuận lớn cho các doanh nghiệp. Trong bài viết này, SNT sẽ hướng dẫn quý vị và các bạn cách sử dụng AC Servo INVT DA200 nhé!

1. Thông số cài đặt chế độ vị trí:

Đầu tiên, hãy cùng tìm hiểu về các thông số cài đặt. Lưu ý rằng các thông số được đánh dấu (*) chỉ có hiệu lực khi tắt và bật nguồn lại.

*P0.00 = …: Mã số motor

*P0.03 = 0  : Chọn chế độ điều khiển Position

*P0.06 = 1  : Bộ chia xung ngõ ra: tử số

*P0.07 = 1 : Bộ chia xung ngõ ra: mẫu số

*P0.22 = 0 : Số xung 1 vòng quay motor

P0.23 = … : Chọn loại xung ngõ vào

*P0.24 = … : Đảo chiều.

P0.25 = 1 : Hộp số điện tử 1: tử số

P0.26 = 1 : Hộp số điện tử 1: mẫu số

P2.00 = 1000 : Hệ số khuếch đại tốc độ

P2.01 = 100 : Thời gian tích phân tốc độ (Ti)

P2.02 = 48 : Hệ số khuếch đại vị trí

P1.02 = 0 : Hệ số quán tính cơ khí

P1.02 = Quán tính cơ khí của tải/quán tính cơ khí của trục Motor

2.  Cài đặt thông số chế độ tốc độ:

*P0.03 = 1 : Chọn chế độ điều khiển Speed

P0.40 = 1 : Chọn kênh đặt tốc độ bằng analog 1 (AD1);

P0.40 = 0 : Chọn đa cấp tốc độ

P0.42= 500 : Độ lợi tốc độ (r/min)/V.

P1.02 = 0 : Hệ số quán tính cơ khí

P1.02 = Quán tính cơ khí của tải/quán tính cơ khí của trục Motor

P2.00 = 1000 : Hệ số khuếch đại tốc độ (KS)

P2.01 = 100 : Thời gian tích phân tốc độ (Ti)

P3.00 = 00010 : Đảo trạng thái chân ZRS (ON: Start; OFF: Stop)

P3.20 = 0.00 : V Offset kênh AD1

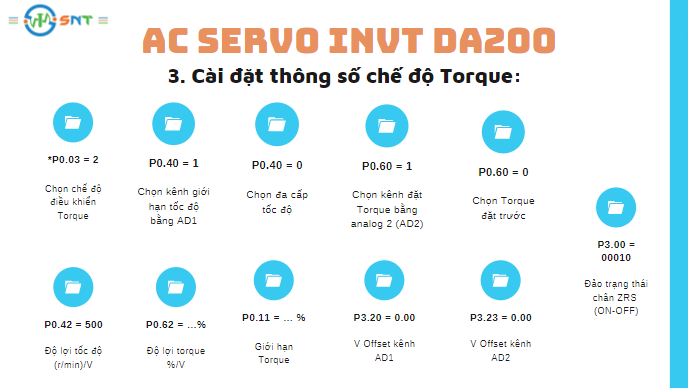

3. Cài đặt thông số chế độ Torque:

*P0.03 = 2 : Chọn chế độ điều khiển Torque

P0.40 = 1 : Chọn kênh giới hạn tốc độ bằng AD1;

P0.40 = 0 : Chọn đa cấp tốc độ

P0.60 = 1: Chọn kênh đặt Torque bằng analog 2 (AD2);

P0.60 = 0 : Chọn Torque đặt trước

P0.42 = 500 : Độ lợi tốc độ (r/min)/V.

P0.62 = …% : Độ lợi torque %/V

P0.11 = … % : Giới hạn Torque

P3.20 = 0.00 : V Offset kênh AD1

P3.23 = 0.00 : V Offset kênh AD2

P3.00 = 00010 : Đảo trạng thái chân ZRS (ON: Start; OFF: Stop)

4. Cách cài đặt thông số

Cấp nguồn điều khiển và nhấn Mode nhiều lần để lựa chọn thông số hiển thị hoặc thông số cài đặt (ví dụ như P0)

Nhấn SET (để vào nhóm thông số, ví dụ P0.00)

Nhấn 5 hoặc 6 (để lựa chọn thông số: P0.01, P0.02…)

Nhấn SET (để vào thông số, ví dụ P0.00 = 0)

Nhấn 5 hoặc 6 để thay đổi giá trị rồi nhấn SET (Ví dụ P3.20 = 0.000) và kết hợp phím 3 (dời vị trí số để tiện thay đổi dữ liệu ví dụ : -0.010).

Nhấn MODE để chọn chế độ hiển thị (Ví dụ r00-SPd: hiển thị tốc độ) rồi nhấn SET.

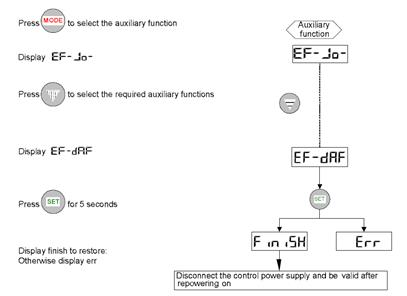

5. Khôi phục thông số mặc định:
