CÁC PHƯƠNG PHÁP CÀI ĐẶT BIẾN TẦN INVT GD200A
Bên cạnh việc lựa chọn biến tần phù hợp với nhu cầu thì phương pháp cài đặt biến tần cũng sẽ ảnh hưởng đến chất lượng và hiệu quả hoạt động của hệ thống máy móc. SNT xin giới thiệu đến quý vị và các bạn 3 giải pháp cài đặt biến tần INVT GD200A sau đây:
1. Cài đặt bằng keypad:
Đối với phương pháp cài đặt bằng keypad, chúng ta có 2 phương án sau:
+ Phương án 1: Mặc định thông số:
Mặc định thông số biến tần là điều khiển chạy, dừng bằng hai nút RUN, STOP và thay đổi tốc độ bằng nút UP và DOWN. Ta có thể cài thông số P00.18 = 0 để đưa thông số biến tần về mặc định và điều khiển bằng keypad.
+ Phương án 2: Cài đặt thông số cụ thể:
P00.01 = 0 điều khiển chạy dừng bằng hai nút RUN, STOP
P00.06 = 0 thay đổi tần số biến tần bằng hai nút UP, DOWN
Hoặc P00.06 = 1 thay đổi tần số bằng biến trở trên keypad nối với kênh AI1.
2. Cài đặt bằng công tắc:
Phương pháp cài đặt bằng công tắc được sử dụng nhiều nhất do có thể kéo bộ phận điều khiển về gần với vị trí người sử dụng. Ta có thể dùng công tắc 2 hoặc 3 vị trí để hỗ trợ cài đặt biến tần.
– Cài đặt thông số
+ P00.01 = 1 điều khiển chạy, dừng bằng công tắc ngoài
+ P00.07 = 3 Do mặc định thông số P00.07 = 2 nên để thay đổi P00.06 = 2, ta phải thay đổi thông số P00.07 bằng một số khác 2 trước.
+ P00.06 = 2 thay đổi tốc độ đặt bằng biến trở ngoài nối với chân AI2
+ P05.01 = 1 Chọn chân S1 có chức năng chạy thuận
+ P05.02 = 2 Chọn chân S2 có chức năng chạy nghịch

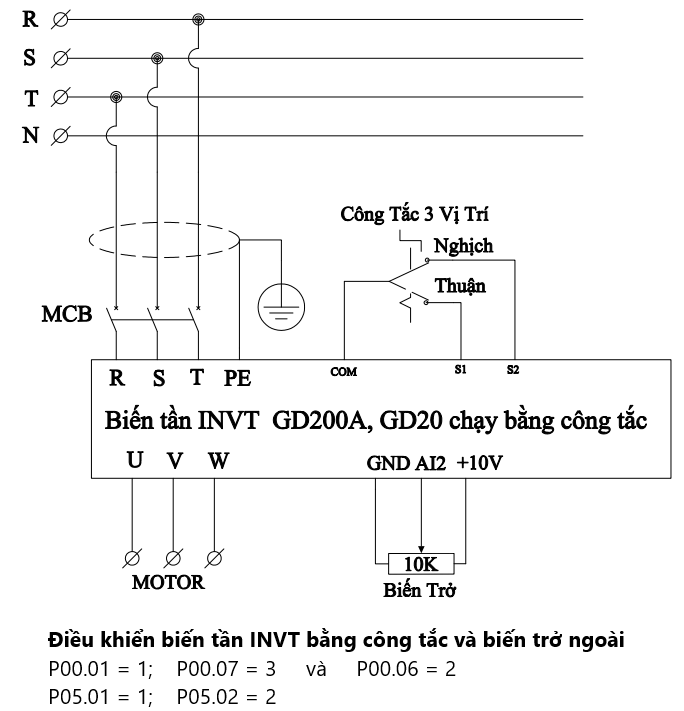

– Sơ đồ đấu dây điều khiển bằng công tắc 2 hoặc 3 vị trí:
Cài đặt biến tần INVT GD200A chạy công tắc, biến trở ngoài
3. Cài đặt bằng nút nhấn:
Thay vì sử dụng công tắc, chúng ta còn có thể cài đặt biến tần để sử dụng các nút nhấn. Đặc điểm của nút nhấn là khi ngưng tác động nó sẽ quay về trạng thái ban đầu (trạng thái mở).
– Cài đặt thông số điều khiển
+ P00.01 = 1 điều khiển chạy bằng Terminal ngoài
+ P00.07 = 3 và P00.06 = 2 chỉnh tốc độ tham chiếu bằng biến trở nối với chân AI2
+ P05.01 = 1 chân S1 dùng để chạy thuận
+ P05.02 = 2 chân S2 dùng để chạy thuận
+ P05.03 = 3 chân S3 dùng để dừng (S3 đóng thì cho phép chạy, S3 mở thì cấm chạy)
+ P05.13 = 3 cài đặt chế độ điều khiển 3 dây

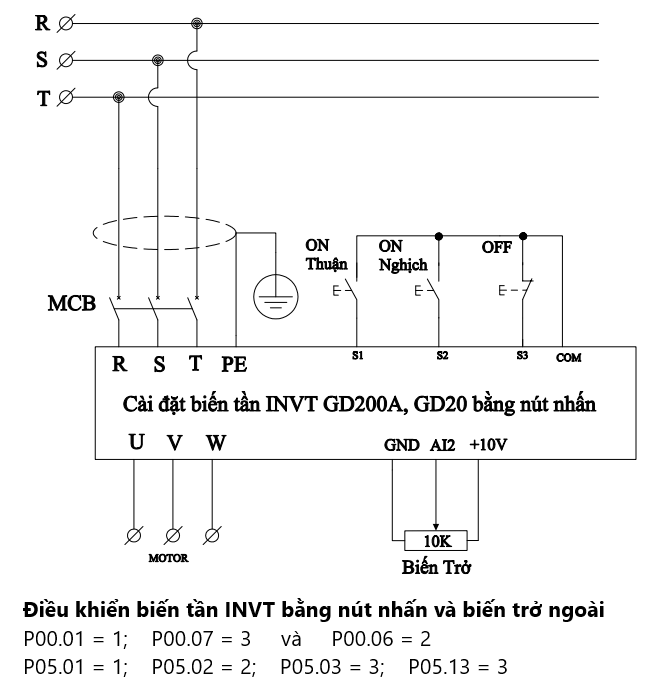

– Sơ đồ đấu dây điều khiển bằng nút nhấn
Cài đặt biến tần invt gd200a và gd20 chạy nút nhấn, biến trở ngoài
Hi vọng các phương pháp trên đây sẽ giúp các bạn có thêm kinh nghiệm trong việc cài đặt và điều khiển biến tần nhà INVT, đặc biệt là GD200A.
